rfid读写操作
硬件：51单片机、S50卡、RC522 RFID读卡模块
51单片机：AT89C51
接线：sbit key2=P3^4;//按键二（写数据）
sbit key4=P3^2;//按键四（读数据）
sbit MF522_NSS =P0^4 ;
sbit MF522_SCK = P0^3;
sbit MF522_SI = P0^2; //MOSI
sbit MF522_SO = P0^1; //MISO
sbit MF522_RST = P0^0; //RST
//指示灯
sbit LED_GREEN = P1^0;
//蜂鸣器
sbit beep = P3^6;
S50卡：
一、主要指标
1. 容量为8K位EEPROM
2. 分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位
3. 每个扇区有独立的一组密码及访问控制
4. 每张卡有唯一序列号，为32位
5. 具有防冲突机制，支持多卡操作
6. 无电源，自带天线，内含加密控制逻辑和通讯逻辑电路
7. 数据保存期为10年，可改写10万次，读无限次
8. 工作温度：-20℃~50℃(湿度为90%)
9. 工作频率：13.56MHZ
10. 通信速率：106 KBPS
11. 读写距离：10 cm以内（与读写器有关）
二、存储结构
1、M1卡分为16个扇区，每个扇区由4块（块0、块1、块2、块3）组成，（我们也将16个扇区的64个块按绝对地址编号为0~63，存贮结构如下图图示：
2、第0扇区的块0（即绝对地址0块），它用于储存厂商代码，已经固化，不可更改。
3、每个扇区的块0、块1、块2为数据块，可用于存储数据。
数据块可作两种应用：
★ 用作一般的数据保存，可以进行读、写操作。
★ 用作数据值，可以进行初始化值、加值、减值、读值操作。
4、每个扇区的块3为控制块，包括了密码A、存取控制、密码B。具体结构如下：
A0 A1 A2 A3 A4 A5 FF07 80 69 B0 B1 B2 B3 B4 B5
密码A（6字节） 存取控制（4字节） 密码B（6字节）
三、工作原理
卡片的电气部分只由一个天线和ASIC组成。
天线：卡片的天线是只有几组绕线的导线，很适于封装到IS0卡片中。
ASIC：卡片的ASIC由一个高速（106KB波特率）的RF接口，一个控制单元和一个
8K位EEPROM组成。
工作原理：读写器向M1卡发一组固定速率的电磁波，卡片内有一个LC串联谐振电路，其速率与读写器发射的频度相同，在电磁波的激励下，LC谐振电路产生共振，从而让电阻内有了电荷，在这个电阻的另一端，接有一个单向导通的电子泵，将电阻内的电势送到另一个电容内储存，当所累积的电荷达到2V时，此电容能做为电源为其他电路提供工作功率RFID读写器RFID读写器，将卡内数据发射出去或接取读写器的数据。
四、代码（读写操作）的改值

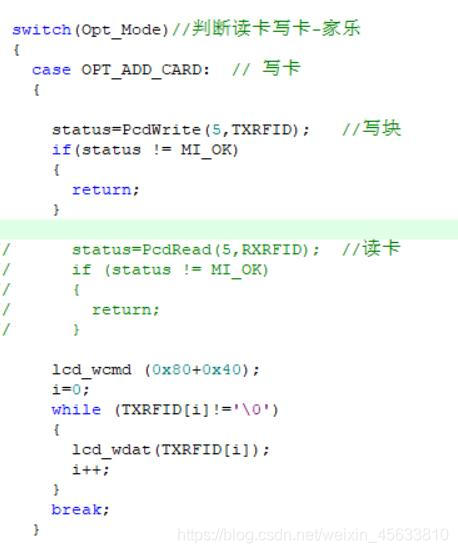

1.写卡

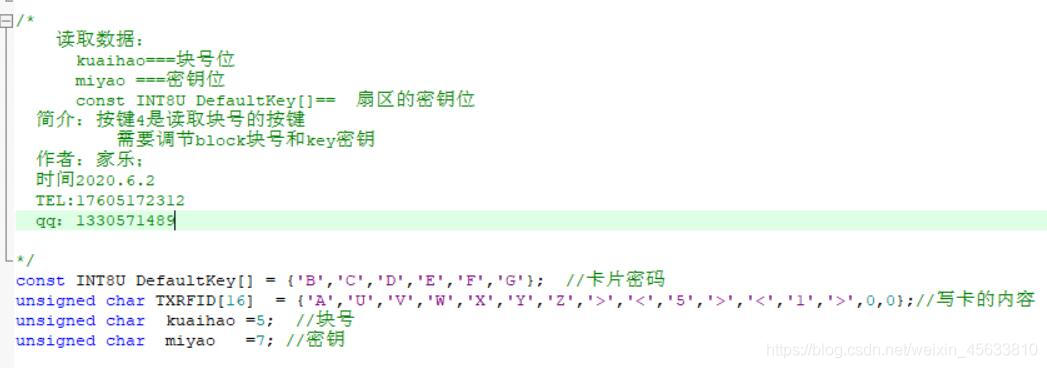

2.读卡
所有卡的默认密码为全F；
注意点：每个扇区都有相对应的密钥块；
每次改完密钥都要记录一下，时间长回忘，卡就锁死了
源码下载///download/weixin_45633810/12493624
