智能防碰撞安全警报系统
时间:2020-05-28


1. 系统背景

近年来国内因生产和施工作业所发生的大小现场安全事 故造成财产损失或人员伤亡,引起人们的对生产施工安全的高度关注,而事件发生的常来自于作业人员素 质良秀不齐,对于生产工具与作业环境不熟悉,经常以经验规律避开风险,再加上技能或教育训练不足,从而导致重大安 全事故。特别是作业现场具有人员、车辆等流动性大、多工种交叉,环境复杂多变等属性,造成生产施工安全保障落实 极为困难。如何搞好现场安全生产的管理,降低 事故发生频率,杜绝各种违规操作,提高安全预控水平是许多企业迫切需要解决的问题大部分企业已从软件上通过安全生产培训和安全生产责任机制作为核心监控手段,并且从硬件上将部分现场引入视频监控管理方案,但它存在以下缺 点:成本高;人员需要24小时在监控内;无法及时警告人员进入非法区域。

针对上述情况,我司建议采用RFID技术,能有效、准确、智能地管理生产施工现场,以快速对包括人员管理、车辆进出、区域等进行现场介入管理。数据信息识别、采集、记录并上传,处理,实现高智能化。提高在非正常情况人工干预进行补充,确保整个系统能提高管理,促进生产施工现场安全、提高生产管理水平

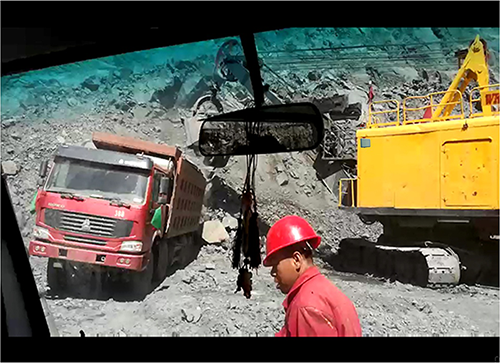

                                                图 1现场生产施工例图

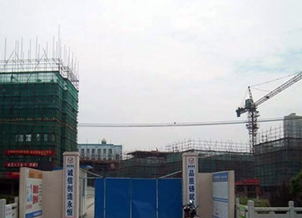

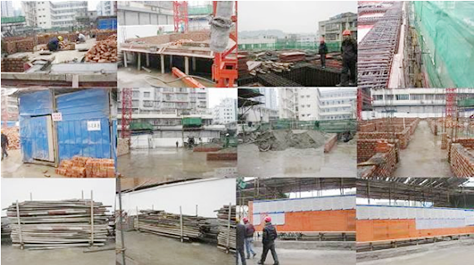

                                              图2 生产施工现场例图

2. 系统介绍

2.1. 系统原理

利用RFID技术,可以实现人员不用上班排队打卡、进出车辆不需停车、特殊区域防碰撞报警防控,无人值守管理,工具材料智能查找,人员定位,资产防盗执行等方面。  总体实现方式:将单位现场每一个生产要素包括人员车辆、设备工具物料载体等与RFID电子标签进行唯一绑定,在各生产节点包括出入口通道、车间单元、办公室、操作平台、仓库宿舍等区域点安装固定 RFID识别器和报警装置,利用RFID识别器可对接近和所处于该生产节点区域内的电子标签进行高速识别并采集处理,能准确掌握其所在位置、数量和状态信息。从而提高工作效率,缩短生产施工周期。铲车操作平台的 防碰撞现场管理实施内容包括:人员、车辆、区域管理。

l  人员管理

生产作业人员携带电子标签(可选择工作牌卡、钥匙扣、安全帽等类型),当靠近操作平台 并将近小于安全距离时即可可对人员和操作室发出声光报警,指示非安全区域。

l  车辆管理

铲车操作室顶部安装识别器,当有人员(包括其他车辆)将近车辆小于安全距离时识别器将快速识别,并进行事件自动处理触发报警装置发出声光报警,同是将数据通过各种接口(RS-485、网线、无线) 传输到PC,再传输到生产现场智能化系统。

l  区域管理

识别器安装在需要布控的区域,如果有带标签的人员(包括车辆)进入区域后,识别器连接的报警装置响起,警告违规人员勿进入该区域。








                                                                                3 产品场景






2.2. 系统结构

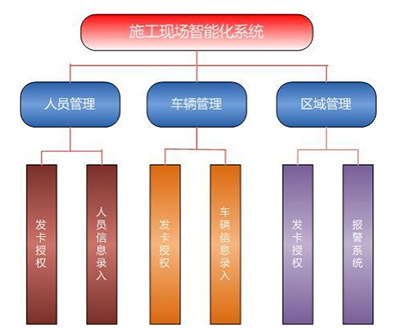

                                           图系统结构图


2.3. 系统拓扑图

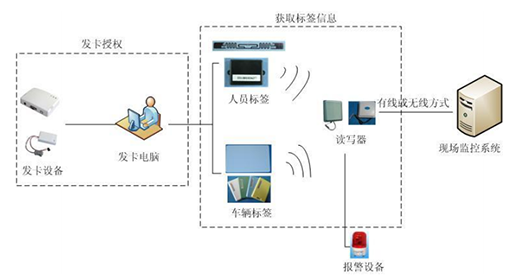

                                                                                        系统拓扑图


2.4 .安装建议

1铲车识别器安装在操作台上方、抱杆立柱或车室外璧,距离地面的高度在 1.8~5m 之间效果较好,可选择外壁持平或俯角与垂直方向保持一 个角度约 20~25°之间(可根据现场情况测试并调整)。声光报警器按照操作台室外顶部,可选择日常作业方向那一侧。

2)标签

人员管理标签安装在安全帽上。

l  车辆管理标签都放置在挡风玻璃前面或贴在挡风玻璃右上角。

3. 系统特点

3.1. 降低管理成本,提高企业管理效率 采用远程监控系统可以适当减少现场安全管理人员数量,或使管理人员制订针对性管理措施,及时发现违 规现象,使整改信息传达落实,有的放矢,提高掌握现场情况的效率和准确性。同时通过宏观监控,优化施工 场地布局,合理规划,综合调配人力物力。

3.2. 落实岗位职责,便于调查和明确责任 现场作业人员文化层次参差不齐,远程监控的设置,在很大程度上敦促了生产施工人员的责任心和工作积极性, 促进规范操作意识,便于统一管理。生产施工过程被远端记录和存储备份,可随时查看现场信息,即使发生了一些不 可预测的事件,也便于事故发生后第一时间内查明事故发生原因,明确事故责任。

3.3. 管理辅助工具,获取长远效益 远程控用于工业生产现场安全、质量的监控,是计算机技术在工程建设领域应用的提升,极有效地辅佐 企业管理水平的提高,使企业及时了解和掌握施工过程信息,做出高效决策。

4. 其它应用领域

大型工厂、生产企业、海关物流、大型仓库

l 学校、医院、公共服务区域

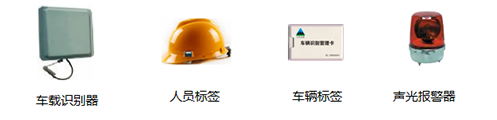

5. 硬件设备选型

产品图片

型号

简介

作用





有源一体化识别写器

频率:2400MHz~2483MHz 391MHz~464MHz

 一体化封装便于安装

 优秀的防冲突性能

 定向实现远距离读取标签通信距离远, 接收灵敏度高

 优越的距离可控性

 标配多种通信接口,用户可自由选择



识别电子标 签





有源发卡机

桌面式或悬挂式安装,体积小,便使用 可对使用中的标签进行读卡、写卡、授权 等操作 接收灵敏度高



发卡授权



钥匙扣或安全帽有源标签 1



频率: 2400MHz~2483MHz

 小巧美观 l 超低功耗、使用寿命长

l 空中防冲突性能好,可同时存在500 张 以上标签

l IP68防护等级

人员有源标 签



工作卡有源标 签 -2



频率:2400MHz~2483MHz 391MHz~464MHz

 超低功耗、使用寿命长

 空中防冲突性能好,可同时存在500 张 以上标签

 IP 防护等级高

 大容量用户区,可满足不同应用 车辆





车辆有源标 签



声光报警器

IP65防护等级

 警示灯:红色旋转闪烁、露天防水、防 震、防尘、高亮度

 蜂鸣器:内置高分贝蜂鸣器

报警警示
