RFID技术仓库物品定位声光查找系统1.引言1.1文档说明此方案目的是使集成商、工程商及使用方知道物联网RFID定位技术在物流领域的设计模式、原则、整体规划及怎样发挥其很大作用的并具体体现相关物联网设备工作原理、安装位置等信息,以便集成商、工程商、使用方正确了解物联网在物流领域带来的革命性变革及现在该科技存在的不足,树立物联网在仓储领域正确的了解。如您在阅读过程中,遇到任何不解跟窘境,请与方案撰写者联系。强盛科技对本文档拥有最后解释权。1.2术语与缩写解释术语解释术语解释RFID\射频辨识科技一种通信技术,可借助无线电讯号识别特定目标并读写相关数据,而无需识别系统与特定目标之间实行机械或光学接触半有源电子标签标签已处于工作状况前,一直进入休眠状况,当标签开启阅读器的读出区域时,受到激活器发出的射频讯号激励,进人工作状况激活器处于实时寻址状态,实时“主动式”侦测周边有源电子标签,并将自身携带ID编码及天线ID编号发送到有源电子标签接收模块全向读写器全向接收并解调电子标签发送出的射频信号声光查找标签当必须查找物品的之后只应该在硬件输入物品的ID,绑在物品的上的标签会自动发出光和声仓储管理软件为推动RFID仓库物品查找定位所研发的后台管理程序2.项目背景2.1现状分析行业竞争日渐激烈,提高制造精度、降低运营利润声光查找标签,对于企业来说至关重要。

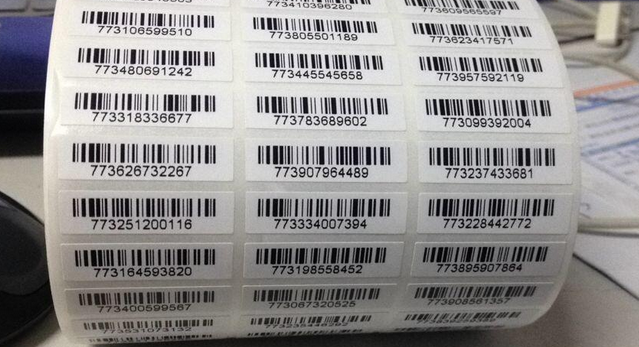

目前,仓储管理平台一般使用条码标签或是人工仓储管理凭证等方法支持自有的配送管理。但是条码的易复制、不防污、不防水、操作繁琐等特征,和人工书写单据的繁琐性,容易造***为代价,使得这次中国的仓储管理仍然存在着弊端,为此RFID(电子标签、射频识别)技术应运而生。RFID(电子标签、射频识别)这一最新技术产品的投入应用,可以从根本上缓解上述的难题。2.2平台建设意义实现跨区域集中式管理、分布式操作和即时监控用途;高效地完成各类业务操作,查找物品,改进物流管理,提升精度及价值;提高物品出入库过程中的识别率,同时辨别多个物件,确保实物与凭证数量维持一致,提高出入库效率;缩减盘点周期,提高数据实时性,实时动态掌握库存状况,实现对库存物品的可视化管理;精确把握库存状况,优化合理库存;实时掌握仓库环境状况及差异。实时观察仓库内工作员工工作状况,掌握工作进度;安全管控仓库,防止盗窃、恶意毁坏等违法行为。3.系统设计3.1系统建设方法系统开发与建设秉持以下方法:注重整体规划基于半有源RFID技术仓储系统由三个别组成,第一,看基于半有源RFID技术仓储系统核心软件(包括:双频电子标签、声光查找标签、工业级读写器、定向读写器、125K低频激活器、工业级手持式读写器);第二,基于半有源RFID技术仓储系统工具(包括前端展示硬件跟后台管理工具组成);第三,中间件(包括工业级交换机、机柜、PC机、服务器、不间断电源等)。
立足自主开发平台建设的核心科技运用市场通用的标准2.4G及125K低频触发技术,公司提供的所有核心设施都拥有完全自主知识产权,2.4G微功耗技术、电子标签声光查找设计、125K缆式天线科技,同步收发机制等都为公司首创,使得标签在使用寿命上及定位效率上都受到了很大的提高,远远超过中国同市场水准。着眼未来发展在平台整体构架、服务设施选型、标签功能选型、基础数据收集等方面,均充分考虑后续用途的推动,兼顾设备的兼容性、系统的扩充性、功能的扩展性和应用的多样性;强化系统完善平台研发和资源建设符合统一的技术规范和表征体系,注重开发工作的连续性和共享性,注意为后续系统的开发、推广留有完善的数据及控制接口。统一开发应用科技、数据储存格式、信号存储制式、互联接口方式等科技指标;发挥建设成效系统研发与建设应结合监市现有实际状况,在现有系统基础上进一步加仓库的管控工作;按照统筹规划、边建边用、逐步建立的建设模式,充分发挥建设成效。3.2系统工作原理首先按照结合仓库区域现场具体状况,放置一定数目的读卡基站,使得仓库区域内信号全覆盖。为入库的物品绑定一个T868声光查找电子标签,当入库完成后将物品跟定位卡放置在基站的信号覆盖范围内,读卡基站都接收到定位卡的信息,并上传到存储接口,传输接口上传到主机,主机经过工具处理,得出物品具体位置信息,定位时主机地图上能显示物品的区域位置,结合定位卡的声光提示,可精确方便的找到该物品。
物品绑定定位卡入库后,信息经读卡基站上传至平台,物品信息显示在物品管理中的物品信息栏中,可依照物品的所属区域、物品编号、定位卡号、状态、入库时间等进行查询。定位卡的指示灯配合蜂鸣器的声音有四种也是状况,可表示物品四种不同的状况,分别是:缺配件——红灯闪烁四次、蜂鸣器响四声,待维护——定位卡红灯闪烁一次、蜂鸣器响一声声光查找标签,维护中——定位卡红灯和绿灯同时闪两次、蜂鸣器响两声,已维护——绿灯闪三次、蜂鸣器响
