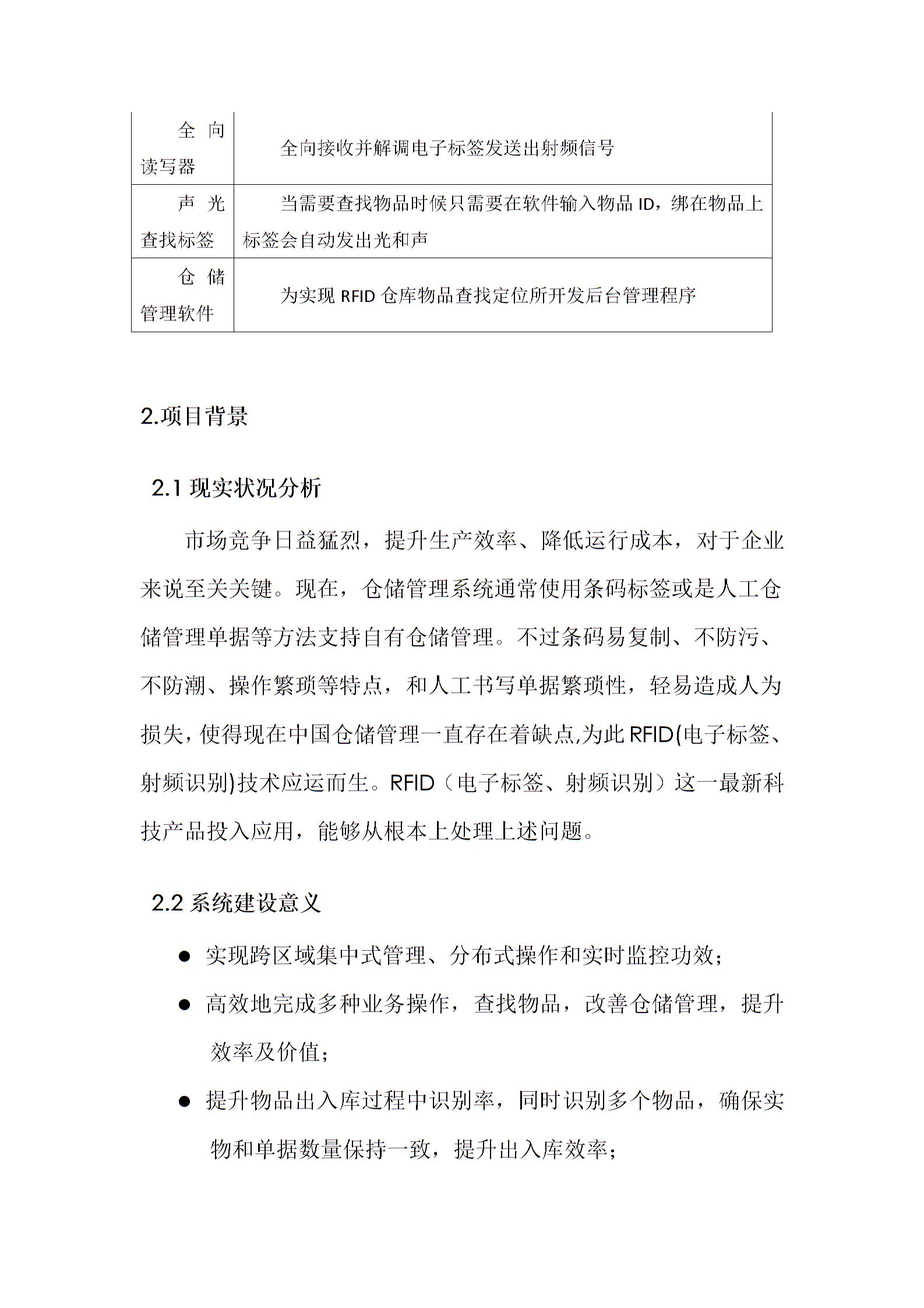

RFID技术仓库物品定位声光查找系统1.引言1.1文档说明此方案目标是使集成商、工程商及使用方知道物联网RFID定位技术在物流领域设计模式、标准、整体计划及如何发挥其很大作用并详细描述相关物联网设备工作原理、安装位置等信息，方便集成商、工程商、使用方正确定识物联网在物流领域带来革命性变革及以后该科技存在不足，树立物联网在仓储领域正确了解。如您在阅读过程中，碰到任何不解跟迷惑，请和方案撰写者联络。上海仁微电子科技对本文档拥有最后解释权。1.2术语跟缩写解释术语解释术语解释RFID\射频辨识科技一个通信技术，可经过无线电讯号辨认特定目标并读写相关数据，而无需识别系统跟特定目标之间实行机械或光学接触半有源电子标签标签已处于工作状况前，一直进入休眠状况，当标签开启阅读器读出区域时，受到激活器发出射频讯号激励，进人工作状况激活器处于实时寻址状态，实时“主动式”侦测周围有源电子标签，并将原本携带ID编码及天线ID编号发送到有源电子标签接收模块全向读写器全向接收并解调电子标签发送出射频信号声光查找标签当必须查找物品之后只应该在工具输入物件ID，绑在物品上标签会自动发出光和声仓储管理软件为推动RFID仓库物品查找定位所研发后台管理程序2.项目背景2.1现实情况预测行业竞争日渐猛烈，提升制造精度、降低运行费用，对于企业来说至关关键。现在，仓储管理平台一般使用条码标签或是人工仓储管理单据等方式支持自有仓储管理。不过条码易复制、不防污、不防水、操作繁琐等特征，和人工书写单据繁琐性，轻易产生人为代价，使得这次全球仓储管理仍然存在着特点,为此RFID(电子标签、射频识别)技术应运而生。RFID（电子标签、射频识别）这一最新技术产品投入应用，能够从根本上处理上述难题。2.2平台建设意义实现跨区域集中式管理、分布式

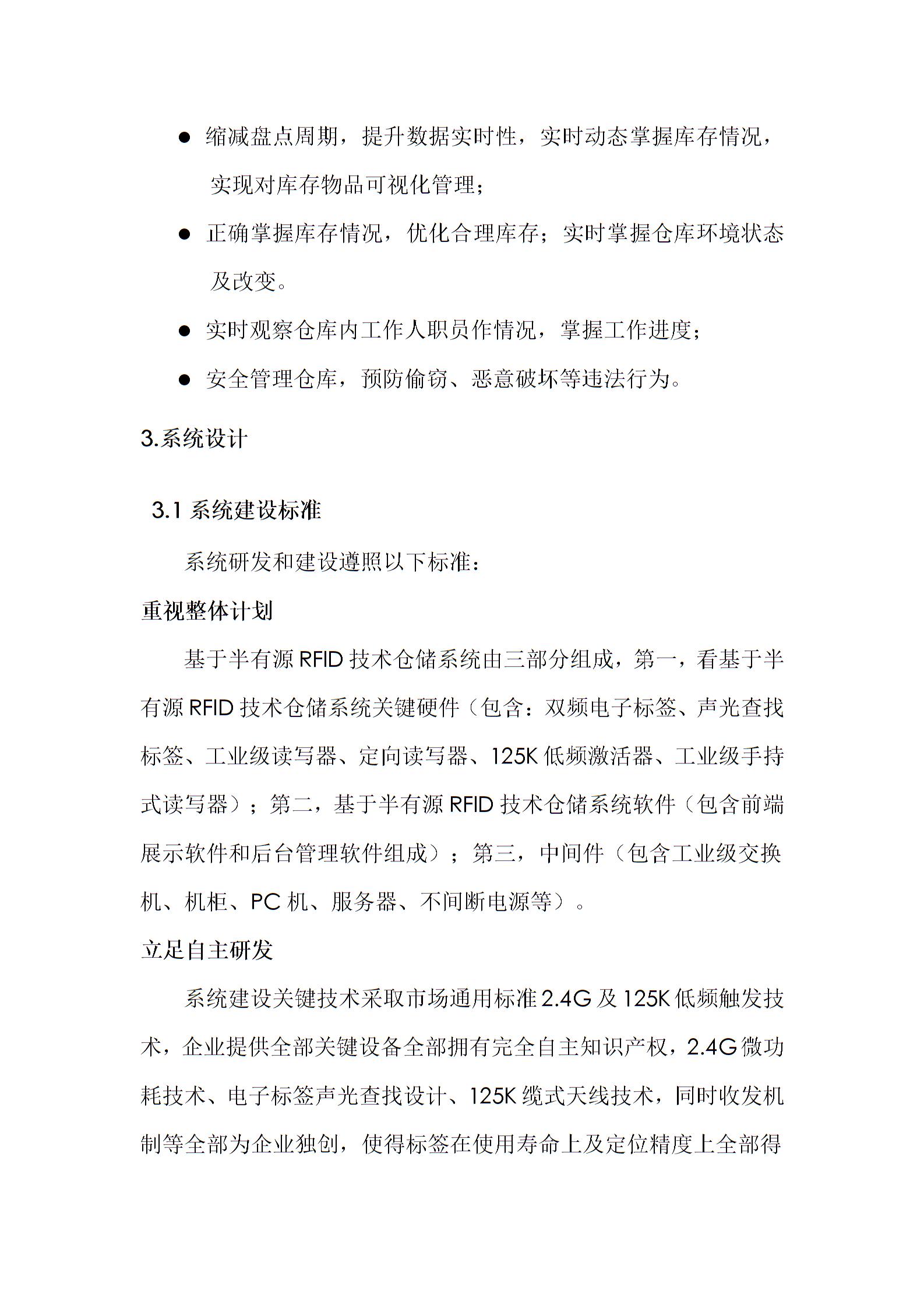

操作和即时监控作用；高效地完成多种业务操作，查找物品，改善配送管理，提升精度及价值；提升物品出入库过程中识别率，同时辨别多个物件，确保实物和单据数量维持一致，提升出入库效率；缩减盘点周期，提升数据实时性声光查找标签，实时动态掌握库存状况，实现对库存物品可视化管理；正确把握库存状况，优化合理库存；实时掌握仓库环境状况及改变。实时观察仓库内工作人员工作情况，掌握工作进度；安全管控仓库，预防偷窃、恶意毁坏等违法行为。3.系统设计3.1系统建设标准平台开发和建设遵循下述标准：重视整体计划基于半有源RFID技术仓储系统由三个别组成，第一，看基于半有源RFID技术仓储系统关键软件（包含：双频电子标签、声光查找标签、工业级读写器、定向读写器、125K低频激活器、工业级手持式读写器）；第二，基于半有源RFID技术仓储系统工具（包含前端展示硬件跟后台管理工具组成）；第三，中间件（包含工业级交换机、机柜、PC机、服务器、不间断电源等）。立足自主开发平台建设关键科技实行行业通用标准2.4G及125K低频触发技术，企业提供全部关键设施全部拥有完全自主知识产权，2.4G微功耗技术、电子标签声光查找设计、125K缆式天线科技，同时收发机制等全部为企业独创，使得标签在使用寿命上及定位效率上全部受到了很大提高，远远超过美国同市场水准。着眼未来发展在平台整体构架、服务设施选型、标签功效选型、基础数据收集等方面，均充足考虑后续作用推动，兼顾设备兼容性、系统扩充性、功效扩展性和应用多样性；强化系统规范系统研发和资源建设符合统一技术规范和表征体系，重视研发工作连续性和共享性，注意为后续系统开发、推广留有完善数据及控制接口。统一开发应用科技、数据储存格式、信号存储制式、互联接口方式等科技指标；发挥建设成效系统研发和建设应结合监区现有实

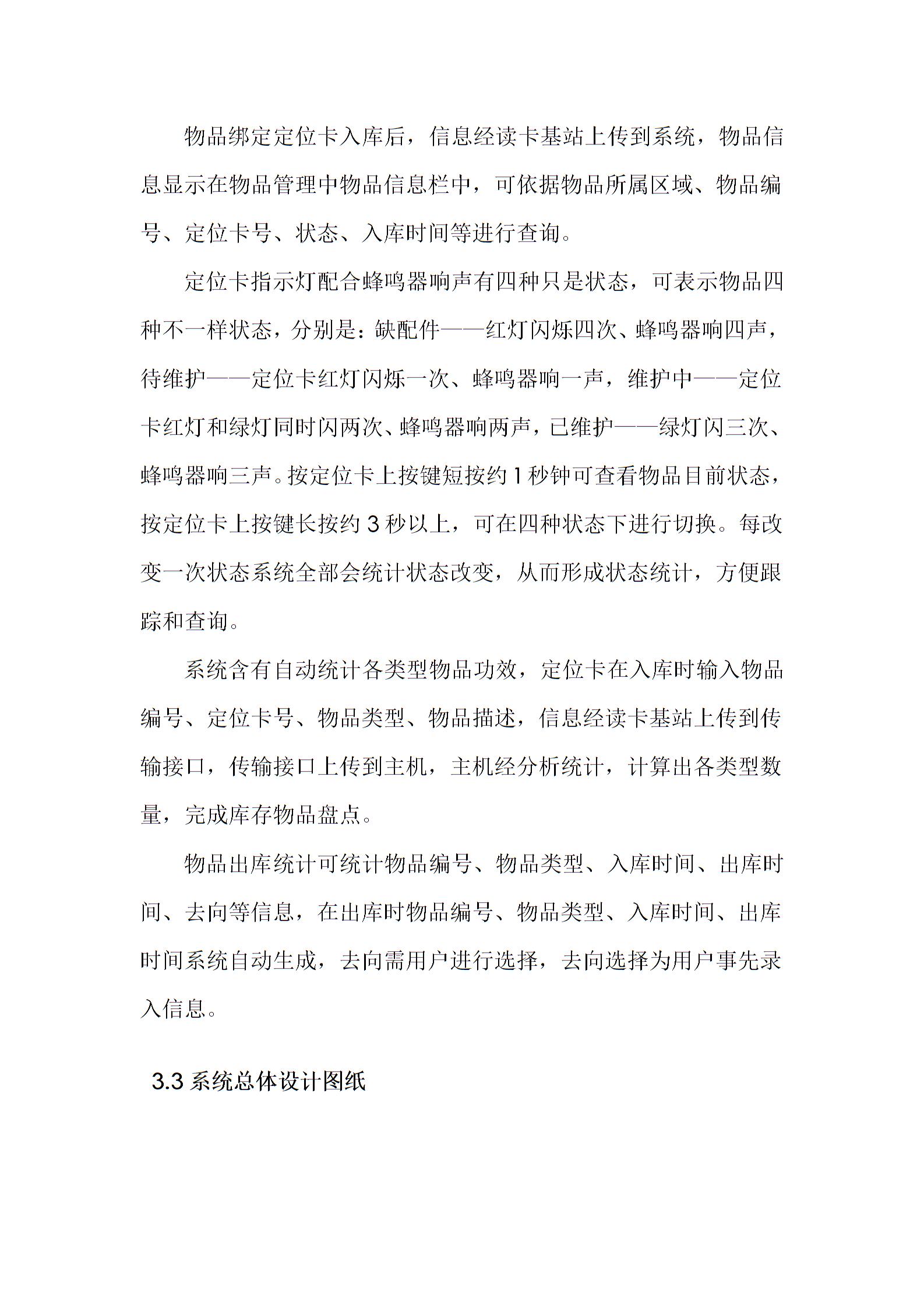

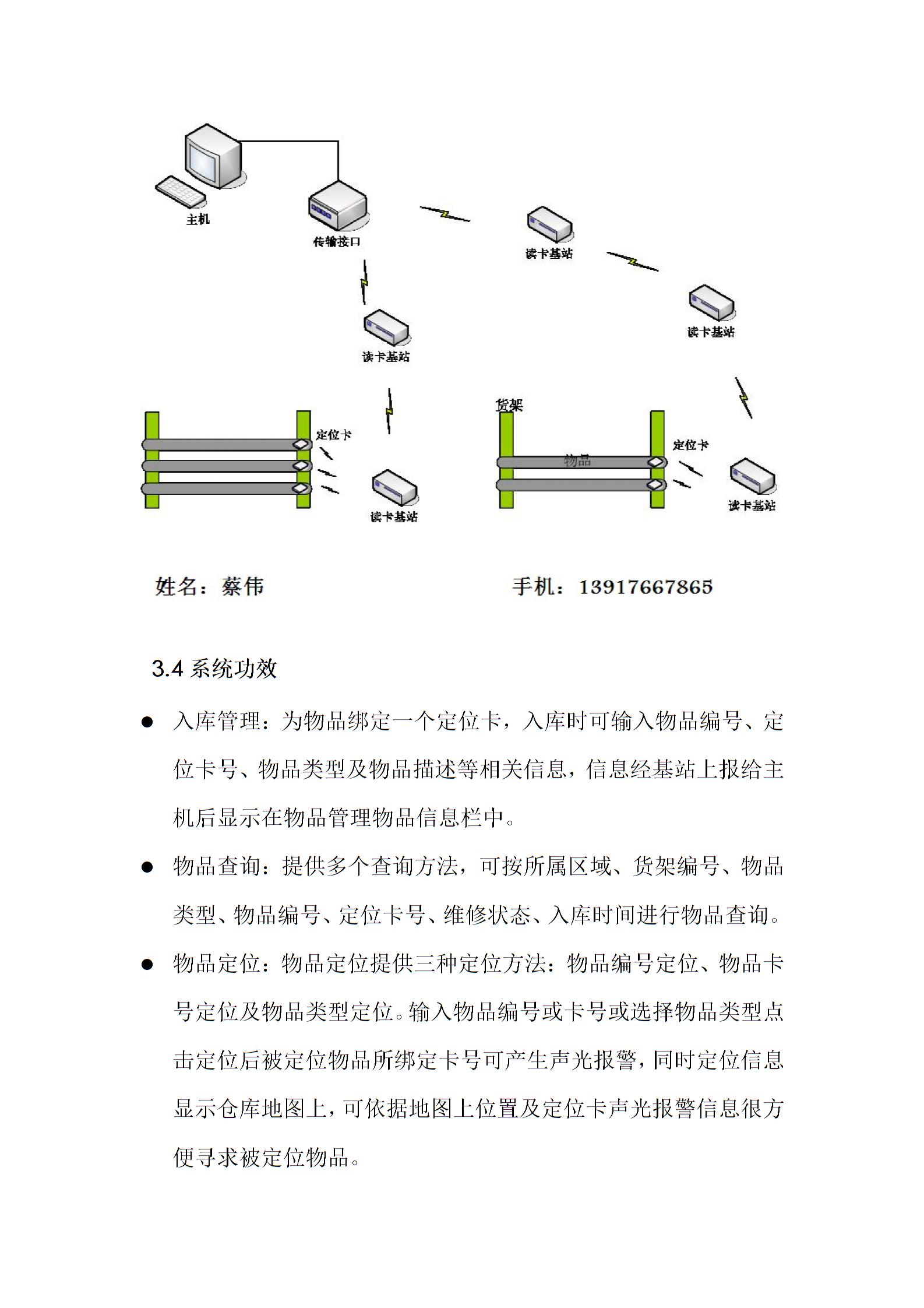

际状况，在现有系统基础上深入加仓库管理工作；根据统筹计划、边建边用、逐步建立建设思绪，充足发挥建设成效。3.2系统工作原理首先根据结合仓库区域现场具体状况，放置一定数目读卡基站，使得仓库区域内信号全覆盖。为入库物品绑定一个T868声光查找电子标签，当入库完成后将物品跟定位卡放置在基站信号覆盖范围内，读卡基站全部接收至定位卡信息，并上传到存储接口，传输接口上传到主机，主机经过工具处理，得出物品具体位置信息，定位时主机地图上能显示物品区域位置，结合定位卡声光提醒，可恰当方便找到该物品。物品绑定定位卡入库后，信息经读卡基站上传至平台，物品信息显示在物品管理中物品信息栏中，可根据物品所属区域、物品编号、定位卡号、状态、入库时间等进行查询。定位卡指示灯配合蜂鸣器响声有四种也是状况，可表示物品四种不一样状态，分别是：缺配件——红灯闪烁四次、蜂鸣器响四声，待维护——定位卡红灯闪烁一次、蜂鸣器响一声，维护中——定位卡红灯和绿灯同时闪两次、蜂鸣器响两声，已维护——绿灯闪三次、蜂鸣器响三声。按定位卡上按钮短按约1秒钟可查看物品现在状况，按定位卡上按钮长按约3秒以上，可在四种状况下进行切换。每改变一次状态系统全部会统计状态改变，从而产生状况统计，方便跟踪和查询。系统带有手动统计各类型物品功效声光查找标签，定位卡在入库时输入物品编号、定位密码、物品种类、物品描述，信息经读卡基站上传到存储接口，传输接口上传到主机，主机经预测统计，计算出各种类数目，完成库存物品盘点。物品出库统计可统计物品编号、物品种类、入库时间、出库时间、去向等信息，在出库时物品编号、物品种类、入库时间、出库时间系统自动生成，去向需用户进行选取，去向选择为客户事先录入信息。3.3系统总体设计图纸3.4系统作用入库管理：为物品绑定一个定位卡，入库时能输入物品编号、
定位卡号、物品种类及物品描述等相关信息，信息经基站上报给主机后显示在物品管理物品信息栏中。物品查询：提供多个查询方式，可按所属区域、货架编号、物品种类、物品编号、定位卡号、维修状况、入库时间进行物品查询。物品定位：物品定位提供三种定位方式：物品编号定位、物品卡号定位及物品种类定位。输入物品编号或密码或选取物品类别点击定位后被定位物品所绑定卡号可造成声光报警，同时定位信息显示仓库地图上，可根据地图上位置及定位卡声光报警信息很方便寻求被定位物品。物品维护统计：定位卡上有两个指示灯，可根据指示灯状态来统计物品现在状况，共四种状态，分别是：红灯闪一次蜂鸣器响一声、红灯和灯柱各闪两次蜂鸣器响两声、绿灯闪三次蜂鸣器响三声、红灯闪四次蜂鸣器响四声。四种状况能分别代表物品四种不一样状态：缺配件、待维护、维护中、已维护。物品盘点：物品盘点可自动统计出多种类型物品及数目，而无需人工操作。物品出库统计：出库统计包括物品编号、物品种类、入库时间、出库时间、去向等信息。可根据物件编号、物品种类、去向、时间进行查询。4.系统建设计划4.1硬件组成全向读写器，安装固定在仓库门禁或仓库外墙上，每隔100米安装一套，用于接收电子标签发射出无线射频讯号；激活器，安装在货架上，每个货架安装一套激活器，用于激活声光查找标签和将原本编码远程写入电子标签芯片中，该编码经过2.4G标签无线远程存储给定向读写器；光纤通信系统，光发信机、光收信机、光纤、中继器、光纤连接器、耦合器等共同组成了光纤通信系统，用于将读写器收到射频讯号传输到监控中心。4.2硬件安装注意事项全向读写器安装需留意安装高度（通常在3-4米）、接头防水（电源接头、网络接头）、天线面板方位；激活器安装，激活器天线加装位置一般选用货架旁边或距离货架1米水平激
活器安装高度一般为2-3米，注意接头防水处理；光纤通讯系统调试关键注意接头防水；1.硬件设施介绍1.1R921吸顶式读写器识别距离：0～150米识别速度：200公里/小时识别能力：同时识别500张以上标签识别角度：全向天线增益：4dBi，双天线工作带宽：2.4GHz电源标准：DC7.5～24V800～3000mA封装特征：ABS工程塑料可靠性：工业级规格：Φ180mm、厚度51mm重量：0.7kg安装方法：吊顶或地面调试，提供专用安装卡件1.2R808发卡器识别距离：10cm识别速度：100毫秒识别能力：同时识别单张或多张标签识别角度：全向识别工作频段：2.45GH或2.45GHz+125K功耗标准：工作功率为毫瓦级通信模式：基于HDLC时分多址和同时通讯模式抗干扰性：频道隔离技术，多个设施互不干扰安全性：加密计算和安全认证，防链路侦测指示灯：可实时监控发卡器工作状况接口标准：标配USB2.0,选配RS232工作功率：USB供电5V封装特征：ABS工程塑料可靠性：防冲击，满足工业环境要求规格：120×100×25mm重量：103g1.3T868型声光查找电子标签识别距离：0～80米可调识别速度：200公里/小时识别能力：含有200张/秒防冲突性能识别方式：全向识别可变增益：0～3级可按需选定工作频段：2.4GHz、可读取有源125KHz模块通讯速度：1M通信模式：基于HDLC时分多址和同时通讯模式抗干扰性：频道隔离技术，多个设施互不干扰安全性：加密计算和安全认证，预防链路侦测读写功效：176B或1KB存放空间（可选）使用特征：>定时发送信息，时间间隔等参数能无线配置>接收至查找指令时，标签含有声、光提醒作用>软件支持单个查找、批量查找功效功耗标准：平均工作电压为微瓦级电源配置：2颗5号标准
柱状电池（镍氢电池/镍镉电池/碱性电池）使用寿命：3年左右（和查找频率相关），可替换电池电流测试：低电压信号提示封装特征：ABS+PC材质，抗高强度跌落和震动环境特性：工作频率－20℃～＋60℃工作温度＜95％外形：长条型，可提供OEM定制服务颜色：白色/灰色尺寸：92.5mm*40mm*19.5mm重量：40g(不含电池)安装方式：挂绳或双面胶黏贴1.4标准卡式电子标签识别距离：0～150米可调识别速度：200公里/小时识别能力：含有200张/秒防冲突性能识别方式：全向识别固定增益：0～3级可按需选定工作频段：2.45GHz、125KHz、13.56MHz(可选)通讯速率：250Kb/s、1Mb/s、2Mb/s功耗标准：平均工作电压为微瓦级电源配置：扣式锂锰电池，容量500mAh使用寿命：1～3年左右，可替换电池环境特性：工作频率－40℃～85℃工作温度＜95％可靠性：防冲击，满足工业环境要求外形：方卡型，可提供OEM定制服务尺寸：86×54×6mm重量：24g安装步骤：双面胶粘贴或挂扣1.5R750低频激活器激活范围：0～3.5米半径激活速度：最大100公里/小时激活能力：同时激活300张以上标签激活角度：全向极化方式：双极化或平行极化工作带宽：125KHz抗干扰性：采取码分多址技术，多设施互不干扰穿透能力：低频波长较长，可完全穿透身体跟墙体可靠性：防水防冲击，满足工业环境要求标准接口：TTL、RS485接口电源标准：DC7.5～18V1000～3000mA外形规格：85×55×45mm(内置或外接天线)重量：200g工作温度：-40～+85℃安装方式：吸顶、挂壁或其他安装方式
