RFID 技术仓库物品定位声光查找系统1.引言1.1 文档说明此方案目的是使集成商、工程商及使用方了解物联网 RFID 定位技术在仓储 领域的设计模式、原则、整体规划及怎样发挥其很大作用的并具体体现相关物联 网设施工作原理、安装位置等信息，以便集成商、工程商、使用方正确了解物联 网在物流领域带来的革命性变革及现在该科技存在的不足，树立物联网在仓储领 域正确的了解。如您在阅读过程中，遇到任何不解跟窘境，请与方案撰写者联系。 强盛科技对本文档拥有最后解释权。1.2 术语与缩写解释术语解释术语解释RFID\ 射频识别 技术一种通信科技，可借助无线电讯号辨认特定目标并读写相关 数据，而无需识别系统与特定目标之间实行机械或光学接触半有标签已处于工作状况前，一直进入休眠状况，当标签开启阅源 电 子 标 读器的读出区域时，受到激活器发出的射频讯号激励，进人工作进入即时寻址状态，实时“主动式”侦测周边有源电子标签， 激活并将自身携带 ID 编码及天线 ID 编号发送到有源电子标签接收模 器块全向 读写器全向接收并解调电子标签发送出的射频讯号声光当必须查找物品的之后只应该在硬件输入物件的 ID，绑在物查找标签 品的上的标签会自动发出光和声仓储 管理工具为推动 RFID 仓库物品查找定位所研发的后台管理程序2.项目背景2.1 现状分析行业竞争日渐激烈，提高制造精度、降低运营利润，对于企业来说至关重要。
目前，仓储管理平台一般使用条码标签或是人工仓储管理凭证等方法支持自有的 仓储管理。但是条码的易复制、不防污、不防水、操作繁琐等优点，和人工书写 单据的繁琐性，容易导致人为代价，使得这次中国的仓储管理仍然存在着弊端, 为此 RFID(电子标签、射频识别)技术应运而生。RFID（电子标签、射频识别）这 一最新技术产品的投入应用，可以从根本上缓解上述的难题。2.2 系统建设意义? 实现跨区域集中式管理、分布式操作和即时监控用途； ? 高效地完成各类业务操作，查找物品，改进物流管理，提升精度及价值； ? 提高物品出入库过程中的识别率，同时辨别多个物件，确保实物与凭证数量维持一致，提高出入库效率； ? 缩减盘点周期，提高数据实时性，实时动态掌握库存状况，实现对库存物品的可视化管理； ? 精确把握库存状况，优化合理库存；实时掌握仓库环境状况及差异。 ? 实时观察仓库内工作员工工作状况，掌握工作进度； ? 安全管控仓库，防止盗窃、恶意毁坏等违法行为。3.系统设计3.1 系统建设方法系统开发与建设秉持以下方法：注重整体规划基于半有源 RFID 技术仓储系统由三个别组成，第一，看基于半有源 RFID 技 术仓储系统核心软件（包括：双频电子标签、声光查找标签、工业级读写器、定 向读写器、125K 低频激活器、工业级手持式读写器）；第二，基于半有源 RFID 技术仓储系统工具（包括前端展示硬件跟后台管理工具组成）；第三，中间件（包 括工业级交换机、机柜、PC 机、服务器、不间断电源等）。
立足自主开发平台建设的核心科技运用市场通用的标准 2.4G 及 125K 低频触发技术，公司 提供的所有核心设施都拥有完全自主知识产权，2.4G 微功耗技术、电子标签声 光查找设计、125K 缆式天线科技，同步收发机制等都为公司首创，使得标签在 使用寿命上及定位效率上都受到了很大的提高，远远超过中国同市场水准。着眼未来发展在平台整体构架、服务设施选型、标签功能选型、基础数据收集等方面，均 充分考量后续用途的推动，兼顾设备的兼容性、系统的扩充性、功能的扩展性和 应用的多样性；强化系统规范系统研发和资源建设符合统一的技术规范和表征体系，注重开发工作的连续 性跟共享性，注意为后续系统的开发、推广留有完善的数据及控制接口。统一开 发应用科技、数据储存格式、信号存储制式、互联接口方式等科技指标；发挥建设成效系统研发与建设应结合监区现有实际状况，在现有系统基础上进一步加仓库 的管控工作；按照统筹规划、边建边用、逐步建立的建设模式，充分发挥建设效 益。3.2 系统工作原理首先按照结合仓库区域现场具体状况，放置一定数目的读卡基站，使得仓库 区域内信号全覆盖。为入库的物品绑定一个 T868 声光查找电子标签，当入库完成后将物品和定 位卡放置在基站的信号覆盖范围内，读卡基站都接收到定位卡的信息，并上传到 传输接口，传输接口上传到主机，主机经过工具处理，得出物品具体位置信息， 定位时主机地图上能显示物品的区域位置，结合定位卡的声光提示，可精确方便 的找到该物品。

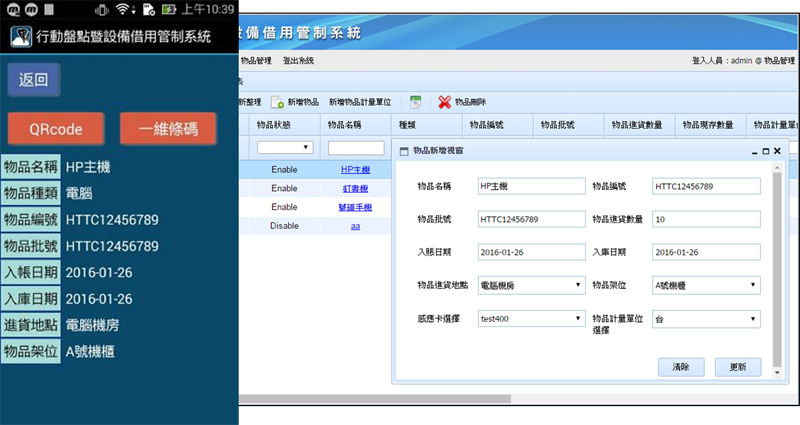

物品绑定定位卡入库后，信息经读卡基站上传至平台，物品信息显示在物品 管理中的物品信息栏中，可依照物品的所属区域、物品编号、定位卡号、状态、 入库时间等进行查询。定位卡的指示灯配合蜂鸣器的杂音有四种也是状况，可表示物品四种不同的 状态，分别是：缺配件——红灯闪烁四次、蜂鸣器响四声，待维护——定位卡黑 灯闪烁一次、蜂鸣器响一声，维护中——定位卡红灯和绿灯同时闪两次、蜂鸣器 响两声，已维护——绿灯闪三次、蜂鸣器响三声。按定位卡上的按钮短按约 1 秒钟可查看物品当前状况，按定位卡上的按钮长按约 3 秒以上，可在四种状况下 进行切换。每改变一次状态系统就会记录状态的改变，从而产生状况记录，方便 跟踪和查询。系统具备自动统计各类型物品的用途，定位卡在入库时输入物品编号、定位 卡号、物品种类、物品描述，信息经读卡基站上传到存储接口，传输接口上传到 主机声光查找标签，主机经预测统计，计算出各类型的总量，完成库存物品的盘点。物品出库统计可记录物品编号、物品种类、入库时间、出库的时间、去向等 信息，在出库时物品编号、物品种类、入库时间、出库的时间系统自动生成，去 向需用户进行选取，去向的选用为用户事先录入的信息。3.3 系统总体设计图纸3.4 系统用途? 入库管理：为物品绑定一个定位卡，入库时能输入物品编号、定位密码、物 品种类及用品描述等相关信息，信息经基站上报给主机后显示在物品管理的 物品信息栏中。
? 物品查询：提供多种查询方法，可按所属区域、货架编号、物品种类、物品 编号、定位卡号、维修状况、入库时间进行物品查询。? 物品定位：物品定位提供三种定位方法：物品编号定位、物品卡号定位及物 品种类定位。输入物件编号或密码或选取物品类别点击定位后被定位的物品 所绑定的密码能形成声光报警，同时定位信息显示的仓库地图上，可根据地 图上的位置及定位卡的声光报警信息很方便的寻求被定位的物品。? 物品维护记录：定位卡上有两个指示灯，可按照指示灯的状况来记录物品的 当前状况，共四种状态，分别是：红灯闪一次蜂鸣器响一声、红灯和灯柱各 闪两次蜂鸣器响两声、绿灯闪三次蜂鸣器响三声、红灯闪四次蜂鸣器响四声。 四种状况能分别代表物品的四种不同状态：缺配件、待维护、维护中、已维护。 ? 物品盘点：物品盘点可自动统计出各式种类的物件及数目，而无需人工操作。 ? 物品出库统计：出库统计包括物品编号、物品种类、入库时间、出库时间、去向等信息。可依照物件编号、物品种类、去向、时间进行查询。4.系统建设规划4.1 硬件组成? 全向读写器，安装固定在仓库的门禁或者仓库的墙壁上，每隔 100 米加装一 套，用于接收电子标签发射出的无线射频讯号；? 激活器，安装在货架上，每个货架安装一套激活器，用于激活声光查找标签 和将自身编码远程写入电子标签芯片中，该编码通过 2.4G 标签无线远程传 输给定向读写器；? 光纤通信系统，光发信机、光收信机、光纤、中继器、光纤连接器、耦合器等共同组成了光纤通信系统，用于将读写器收到的射频讯号传输到监控中 心。
4.2 硬件安装注意事项? 全向读写器安装需留意安装高度（一般在 3-4 米）、接头防水（电源接头、 网络接头）、天线面板方位；? 激活器的加装，激活器天线调试位置通常选取货架旁边或距离货架 1 米水平 ? 激活器安装高度通常为 2-3 米，注意接头防水处理； ? 光纤通讯系统调试主要注意接头防水；1.硬件设施介绍1.1R921 吸顶式读写器识别距离 ： 0 ～ 150 米 识别速度 ： 200 公里 / 小时 识别能力 ： 同时识别 500 张以上的标签 识别角度 ： 全向 天线增益 ： 4dBi，双天线 工作频段 ： 2.4GHz 电源标准 ： DC 7.5～24V 800～3000mA 封装特性 ： ABS 工程塑料 可 靠 性 ： 工业级 尺 寸 ： Φ180mm、厚度 51mm重 量 ： 0.7kg 安装方法 ： 吊顶或地面调试，提供专用安装卡件1.2 R808 发卡器识别距离： 10cm 识别速度 ： 100 毫秒 识别能力 ： 同时识别单张或多张标签 识别角度 ： 全向识别 工作频段 ： 2.45GH 或 2.45 GHz+125K 功耗标准 ： 工作功率为毫瓦级 通信模式 ： 基于 HDLC 时分多址和同步通讯模式 抗干扰性 ： 频道隔离技术，多个设施互不干扰 安 全 性 ： 加密计算与安全认证，防链路侦测 指 示 灯 ： 可实时监控发卡器的工作状况 接口标准 ： 标配 USB2.0, 选配 RS232 工作电压 ： USB 供电 5V 封装特性 ： ABS 工程塑料 可 靠 性 ： 防冲击，满足工业环境要求 尺 寸 ： 120×100×25mm 重 量 ： 103g1.3 T868 型 声光查找电子标签识别距离 ： 0 ～ 80 米可调 识别速度 ： 200 公里 / 小时 识别能力 ： 具备 200 张/秒的防冲突性能 识别方法 ： 全向识别 可变增益 ： 0～3 级能按需指定 工作频段 ： 2.4GHz 、可加载有源 125KHz 模块 通讯频率 ： 1M 通信模式 ： 基于 HDLC 时分多址和同步通讯模式 抗干扰性 ： 频道隔离技术，多个设施互不干扰 安 全 性 ： 加密计算与安全认证，防止链路侦测 读写功能 ： 176B 或 1KB 存储空间（可选） 使用特性 ： >定时发送信息，时间间隔等参数能无线配置 > 接收至查找指令时，标签具有声、光提示功能 > 软件支持单个查找、批量查找功能 功耗标准 ： 平均工作电压为微瓦级 电池配置 ： 2 颗 5 号标准柱状电池（镍氢电池/镍镉电池/碱性电池） 使用寿命 ： 3 年左右（与查找频率有关），可替换电池 电压测量 ： 低电压信号提示 封装特性 ： ABS+PC 材质，抗高强度跌落与震动 环境特点 ： 工作温度－20℃ ～＋60℃工作温度＜95％ 外 形 ： 长条型，可提供 OEM 定制服务 颜 色： 白色 / 灰色 尺 寸 ： 92.5mm*40mm*19.5mm 重 量 ： 40g(不含电池) 安装方法 ： 挂绳或双面胶黏贴1.4 标准卡式电子标签识别距离 ： 0～ 150 米可调 识别速度 ： 200 公里 / 小时 识别能力 ： 具备 200 张/秒的防冲突性能 识别方法 ： 全向识别 固定增益 ： 0～3 级能按需指定 工作频段 ： 2.45GHz、125KHz、13.56MHz(可选) 通讯速率 ： 250Kb/s、1Mb/s、2Mb/s 功耗标准 ： 平均工作电压为微瓦级 电池配置 ： 扣式锂锰电池，容量 500mAh 使用寿命 ： 1～3 年左右，可替换电池 环境特点 ： 工作温度－40℃ ～85℃工作温度＜95％ 可 靠 性 ： 防冲击，满足工业环境要求外 形 ： 方卡型声光查找标签，可提供 OEM 定制服务 尺 寸 ： 86×54×6 mm 重 量 ： 24g 安装方式 ： 双面胶粘贴或挂扣1.5 R750 低频激活器激活范围 ： 0 ～ 3.5 米直径 激活速度 ： 最大 100 公里 / 小时 激活能力 ： 同时激活 300 张以上的标签 激活角度 ： 全向 极化方式 ： 双极化以及垂直极化 工作频段 ： 125K Hz 抗干扰性 ： 采用码分多址技术，多设备互不干扰 穿透能力 ： 低频波长较长，可完全穿透身体跟墙体 可 靠 性 ： 防水防冲击，满足工业环境要求 标准接口 ： TTL、RS485 接口 电源标准 ： DC 7.5～18V 1000～3000mA 外形规格 ： 85×55×45 mm(内置或外接天线) 重 量 ： 200 g 工作温度 ： -40～+85℃ 安装模式 ： 吸顶、挂壁或其它安装形式
