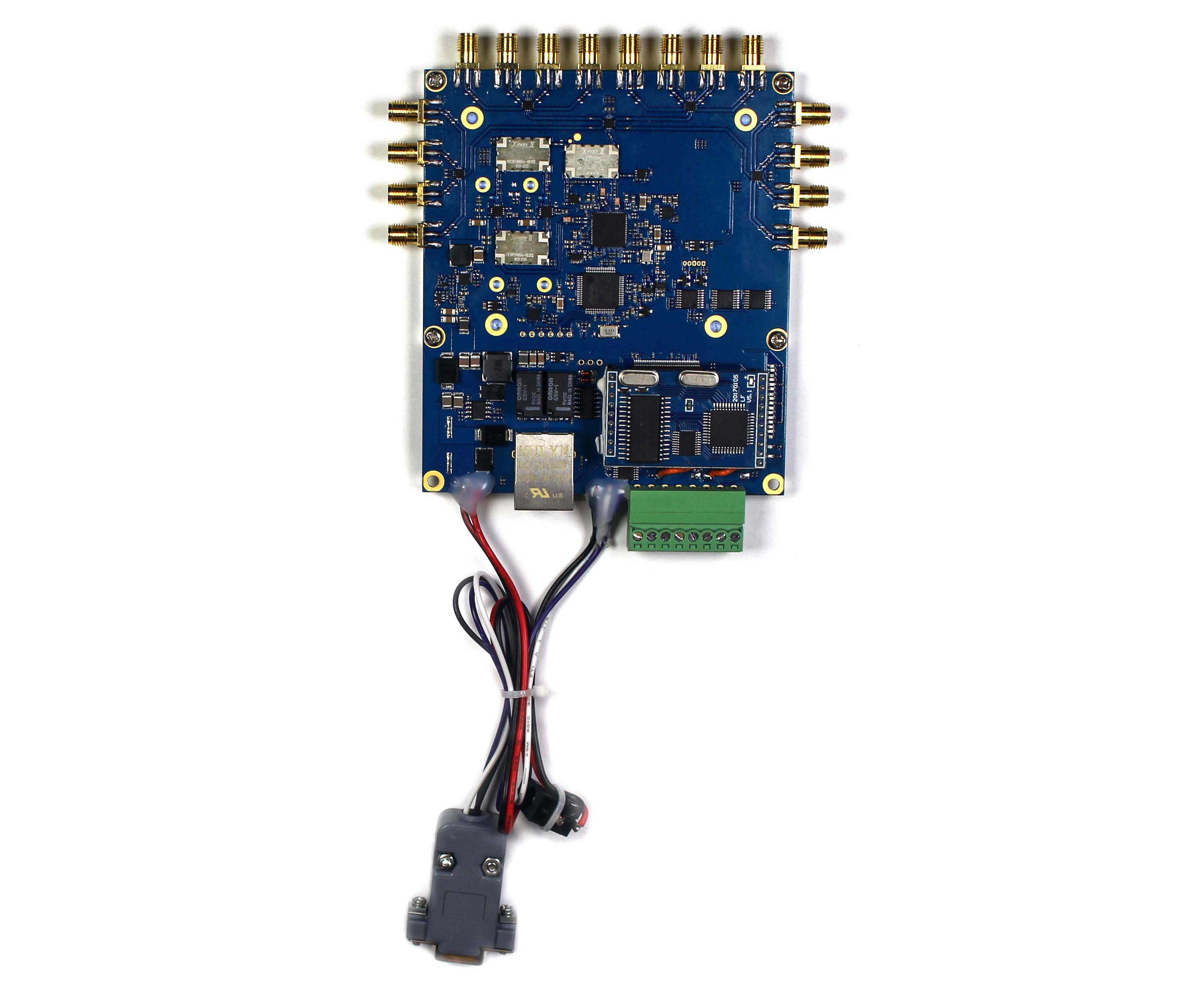

十六通道读写模块QS-9016
QS-9016是一款基于Impinj R2000平台研发的专业级,多通道,高性能超高频电子标签固定式读写模块。具有完全的自主知识产权,该读写器默认工作频段为902MHz~928MHz,支持ISO18000-6C(EPC C1 GEN2)协议,具有多标签识别能力强,读卡距离远,防护性能高和安装配置方便等特点。

产品特点

1 专利设计,自主知识产权;

2优于行业水平的十六路射频通路;

3基于Impinj R2000平台研发;

4支持RSSI数值检测;

5采用标准API接口,提供DEMO及源代码支持VCCSJAVA等开发例程;

                   性能参数

技术参数

工作频率

902~928MHz; 865~868 MHz

支持协议

EPC C1 Gen2 ISO18000-6C

射频功率

0~33dBm(软件可调)

读取距离

0~30m (与天线配置和环境相关)

读取速率

300/

Flash掉电保存

1M铁电断电保存(定制,非标配)

时间记录

时钟芯片记录读卡时间(定制,非标配)

标签检测

支持RSSI数值检测

通讯参数

射频接口

16SMA外螺母头

RS232接口

115200 bps (默认)

RJ45接口

230400 bps (默认)

I/O接口

2路继电器输入;2路继电器输出

电源参数

设备供电

12VDC / 3A

工作功耗

10W@最大输出功率33dBm

环境参数

工作温度

-2055

存储温度

-3080

存储湿度

5%95%RH无凝露

物理参数

结构尺寸

116X100X8mm

产品重量

130g

产品材质

PCBA裸板



                   接口描述

接口序号

接口名称

接口描述

1

电源接口

内正外负

2

网络接口

RJ45类型,网络通讯

3

串口接口

RS232类型,串口通讯

4

射频接口

16SMA外螺母头

4

I/O接口

11路,详细接口定义如下



                 I/O接口定义

接口序号

接口名称

接口定义

1

GND

2

R232_TX

R232发射

3

R232_RX

R232接收

4

NC1

继电器1常开端

5

NC2

继电器2常开端

6

COM1

继电器1公共端

7

COM2

继电器2公共端

8

+12V

+12V输出

9

GND

10

IN1

光电隔离输入1

11

IN2

光电隔离输入2
