标签/读卡/数传模块 QS-DMZ03

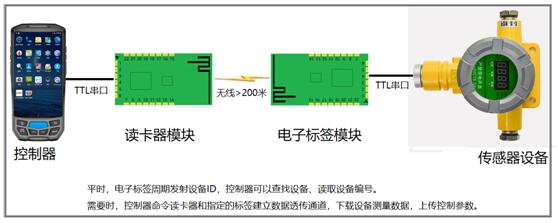

QS-DMZ03模块是集标签、读卡器、数据透传三种功能为一体的模块，给特定管脚不同的高低电平，模块可以工作在标签模式或读卡器模式。读卡器模块可以发指令通知标签模块一起切换到数据透传模式，构建临时性的数据传输通道。使用本模块用户可以远距离读取设备编码、下载设备的采集数据、远程操控设备。模块在标签模式下，使用节能方式工作，发射距离可达200米，每天耗电仅需5mAH@1Hz。我们将模块制成邮票孔封装，模块尺寸仅16mm╳30mm，包括分外接天线和板载天线两种不同的类型。读卡模块内部集成了收发天线模块、低噪声放大模块、电源供给模块，对外提供TTL电平异步串行通讯接口。

相关产品

主要特性

◆邮票孔封装方便生产集成，两种天线接口类型可选择。

◆可以工作在标签/读卡器/数据透传三种模式，通讯距离可达200米。

◆标签模式下使用节能方式工作，每秒发射一次时，日耗电5mAH。

◆读卡模式下同时读取不少于1000个标签，支持省电休眠设置。

◆透传模式下全双工透明数据传输，最高速率可达2000字节/秒。

◆作为标签使用时，可以测量并实时上报电池剩余容量。

◆2-3.6V宽电压供电，最大无线发射功率100mW。

◆模块工作在-40°C 〜+85°C工业级温度范围

技术参数

项目	规格	参数
无线接口	载波频率	2.4GHz
	调制方式	QPSK（四相相移键控）
	控制协议	IEEE 802.15.4
	接收灵敏度	-118dBm
	特征阻抗	50欧姆
	天线接口	IPX（03W）、板载天线（03N）
通信串口	通讯协议	开放串口协议
	接口规格	TTL电平串口（TXD、RXD、GND）
	波特率	115200、38400、19200、9600bps
电源	电压	2.0V~3.6V
电源	电流	读卡电流小于50mA，标签平均电流小于0.2mA@1Hz。
外观结构	尺寸	16mm╳30mm
外观结构	厚度	2.5mm
工作环境	温度	-40℃~ 85℃,
工作环境	湿度	小于95%(无凝结)
