RFID标签和读写器 1. RFID的工作原理
射频识别系统的基本建模如图所示。其中，电子标签又称为射频标签、应答器、数据载体；阅读器又称为读出装置，扫描器、通讯仪、读写器(取决于电子标签是否可以无线改写数据)。电子标签与阅读器之间借助耦合器件实现射频信号的空间(无接触)耦合、在耦合通道内，根据时序关系，实现能量的释放、数据的交换

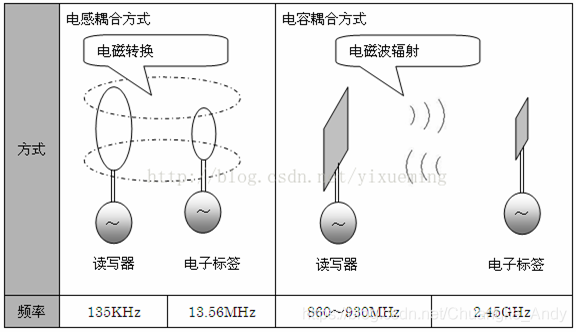

阅读器和电子标签之间的射频信号的串扰类型有两种：
2. RFID电子标签
电子标签又称射频标签、应答器、数据载体；是一种存储数据识别资料的装置，可以透过无线电波与读写器之间相互传递资讯，用来回应识别资料给读写器。无须人工干预，RFID技术能辨识高速运动物体并能同时识别多个电子标签，操作便捷方便
2.1 电子标签的原理及组成
射频识别标签开启磁场后，接收解读器发出的射频讯号，凭借感应电流所获取的能量发送出储存在芯片中的产品信息（Passive Tag,无源或被动标签）RFID读写器，或者主动发送某一频率的讯号（Active Tag，有源或主动标签）；解读器写入信息并解码后，送到中央信息系统进行有关数据处理

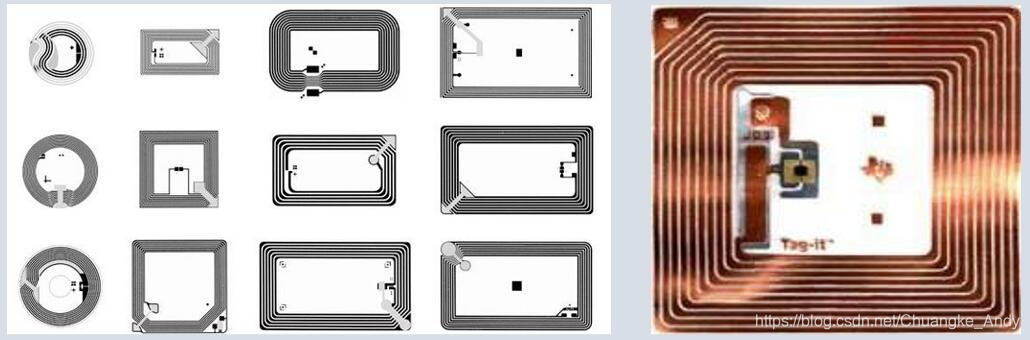

RFID标签的组成（上图右所示）：
2.2 电子标签的分类

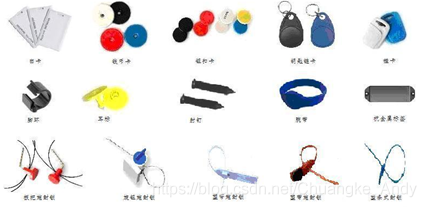

电子标签按照不同的分类方式能分为以下几种类型：

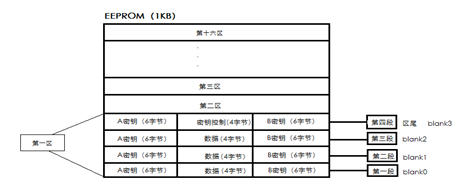

2.3 RFID电子标签的数据存储
RFID电子标签根据商家种类的不同能存储从512字节到4兆不等的数据。标签中存储的数据是由平台的应用跟相应的标准决定的。例如，标签从而提供产品制造，运输，存储情况RFID读写器，也可以分辨机器，动物跟个体的身份。这些类似于条形码中存储的信息。标签还可以连接至数据库，存储产品库存编号，当前位置，状态，售价，批号的信息。相应的，射频标签在调用数据时不用参照数据库可以直接确认代码的意义
2.4 RFID电子标签的防冲撞机制
RFID读写器正常状况下一个时间点只能对磁场中的一张RFID卡进行读或写操作，但是实际应用中常常有多张卡片同时开启读写器的射频场情景，读写器怎么处理呢？读写器需要选出特定的一张卡片进行读或写操作，这就是标签防碰撞
防碰撞机制是RFID技术中特有的问题。在接触式IC卡的操作中是不存在冲突的，因为接触式智能卡的读写器有一个专门的卡座，而且一个卡座只能插一张卡片，不存在读写器同时应对两张以上卡片的弊端。常见的非接触式RFID卡中的防冲突模式主要有下列几种：
卡片有一个全球唯一的序列号。比如Mifare1卡，每张卡片有一个全球唯一的32位二进制序列号。卡号的每一位上不是“1”就是“0”，而且鉴于是全世界唯一，所以任何两张卡片的序列号总有一位的值是不一样的，也就说总存在某一位，一张卡片上是“0”，而另一张卡片上是“1”
时隙(timeslot)其实就是个序号。这个序号的取值范围由读写器指定，可能的范围有1-1、1-2、1-4、1-8、1-16，当两张以上卡片同时开启射频场，读写器向射频场发出卡呼叫命令，命令中选定了时隙的范围，让卡片在这个选定的范围内随机选取一个数成为自己的临时识别号。然后读写器从1起初叫号，如果叫到某个号刚好只有一张卡片选择了这个号，则这张卡片被选中胜出。如果叫到的号没有卡片应答以及有高于一张卡片应答，则再次向下叫号
3. RFID读写器

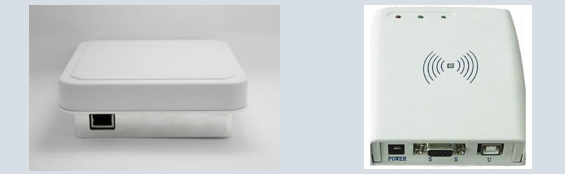

读写器又称阅读器或者询问器，是调用和读取电子标签存储信息的仪器。RFID读写器通过天线和电子标签进行无线通讯，同时读写器还可以跟计算机网路进行联结，完成数据的传输和管理
3.1 读写器的组成

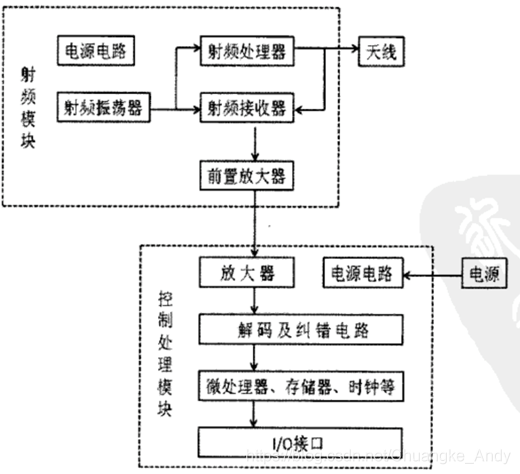

读写器由射频组件、控制处理模块和天线三个别组成
3.2 EPC电子产品编码
RFID通过EPC（Electronic Product Code）来表示物品，EPC容量非常大，为每一个产品提供唯一电子标识符，是传输在RFID电子标签上的唯一信息，对EPC的解释一般借助互联网上的服务器来完成

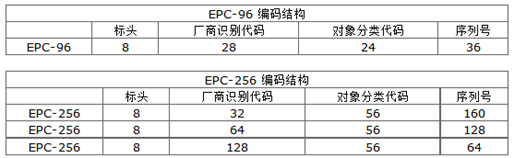

EPC编码体系是新一代的与GTIN兼容的编码标准，它是中国统一标志系统的延展和拓宽，是中国统一标志系统的重要构成个别，是EPC系统的核心与关键。EPC代码让由标头、厂商识别代码、对象分了代码、序列号等数据字段组成的一组数字
