带有光感模块的RFID电子标签，包括无线电传输模块、天线、控制组件、光感模块等。光感模块主要包含光敏电阻、光敏电容、光敏三极管、光敏二极管或光传感器，为其中的一种或多种的组合。光感模块直接感触到标签所处环境的一处或多处的光线。控制组件和光感模块相连。控制组件按照光感模块测试到的光线强度、频率的差异而改变无线电传输模块的发送内容、工作间隔时间或发射速率。防拆卸RFID电子标签声光查找标签，为具有光感模块的RFID电子标签，光感模块位于标签跟物体的贴合面。
全部详细技术资料下载
【技术实现方法摘要】
【专利摘要】带有光感模块的RFID电子标签，包括无线电传输模块、天线、控制组件、光感模块等。光感模块主要包含光敏电阻、光敏电容、光敏三极管、光敏二极管或光传感器，为其中的一种或多种的组合。光感模块直接感触到标签所处环境的一处或多处的光线。控制组件和光感模块相连。控制组件按照光感模块测试到的光线强度、频率的差异而改变无线电传输模块的发送内容、工作间隔时间或发射速率。防拆卸RFID电子标签，为具有光感模块的RFID电子标签，光感模块位于标签跟物体的贴合面。【专利说明】带有光感模块的RFID电子标签和防拆卸RFID电子标签
本专利科技专利涉及RFID电子标签。
技术介绍
RFID (Radio Frequency IDentif ication)技术，又称电子标签、无线射频识别，是一种通信科技，可借助无线电讯号辨认特定目标并读写相关数据，而无需识别系统与特定目标之间设立机械或光学接触。RFID电子标签按有无电池可以分为有源、无源RFID电子标签。按读写方式可以分为只读式、可读可写式RFID电子标签。目前的科技，RFID电子标签都不带光感模块。申请号:95190608.9的光读/写电子标签专利科技专利，具有光学管元器件，但不具备无线电通信功能，不属于RFID电子标签。有些场合必须对RFID标签附近的光做一个检测，例如防揭RFID电子标签，防拆卸RFID电子标签，可以即时观测贴合面的光线变化。有些场合必须读取众多标签中的一个或几个指定标签，目前主要技术是增加无线电收发功率，使读取范围缩小，将读写器靠近指定标签读取，这种方法较为麻烦，效率较低；或者用无线电激活形式，由于无线电覆盖范围为不可见，故未能了解激活的范围。
技术实现模式
为解决上述难题，本专利科技专利的目的是提供一种带有光感模块的RFID电子标签和防拆卸RFID电子标签。本专利科技专利的技术方案是:以下给出了本专利科技专利的详细评述以及提供本专利科技的这些方面的基本理解。该概述并非本专利科技的详细评述。其只是以此表示本专利科技的关键性、决定性要素或刻划本专利科技的范围。其唯一目的是以详细形式给出本专利科技的这些概念成为对稍后给出的最详尽叙述的前序。带有光感模块的RFID电子标签，包括无线电传输模块、天线、控制组件、光感模块等。光感模块主要包含光敏电阻、光敏电容、光敏三极管、光敏二极管或光传感器，为其中的一种或多种的组合。光感模块直接感触到标签所处环境的一处或多处的光线。控制组件和光感模块相连。控制组件按照光感模块测试到的光线强度、频率的差异而改变无线电传输模块的发送内容、工作间隔时间或发射速率。控制组件为单片机、带有单片机功能的电子芯片防拆卸RFID电子标签，为具有光感模块的RFID电子标签，光感模块位于标签跟物体的贴合面。标签在物体的贴合的一面还具有背胶，用于将标签粘贴在物体上；标签上也有孔，便于使用螺栓或铆钉将标签固定至物体上。本专利科技专利的有益效果是:1.可以将光感模块测试至的光线强度、频率等参数跟标签ID —起通过无线电方式发送出去。

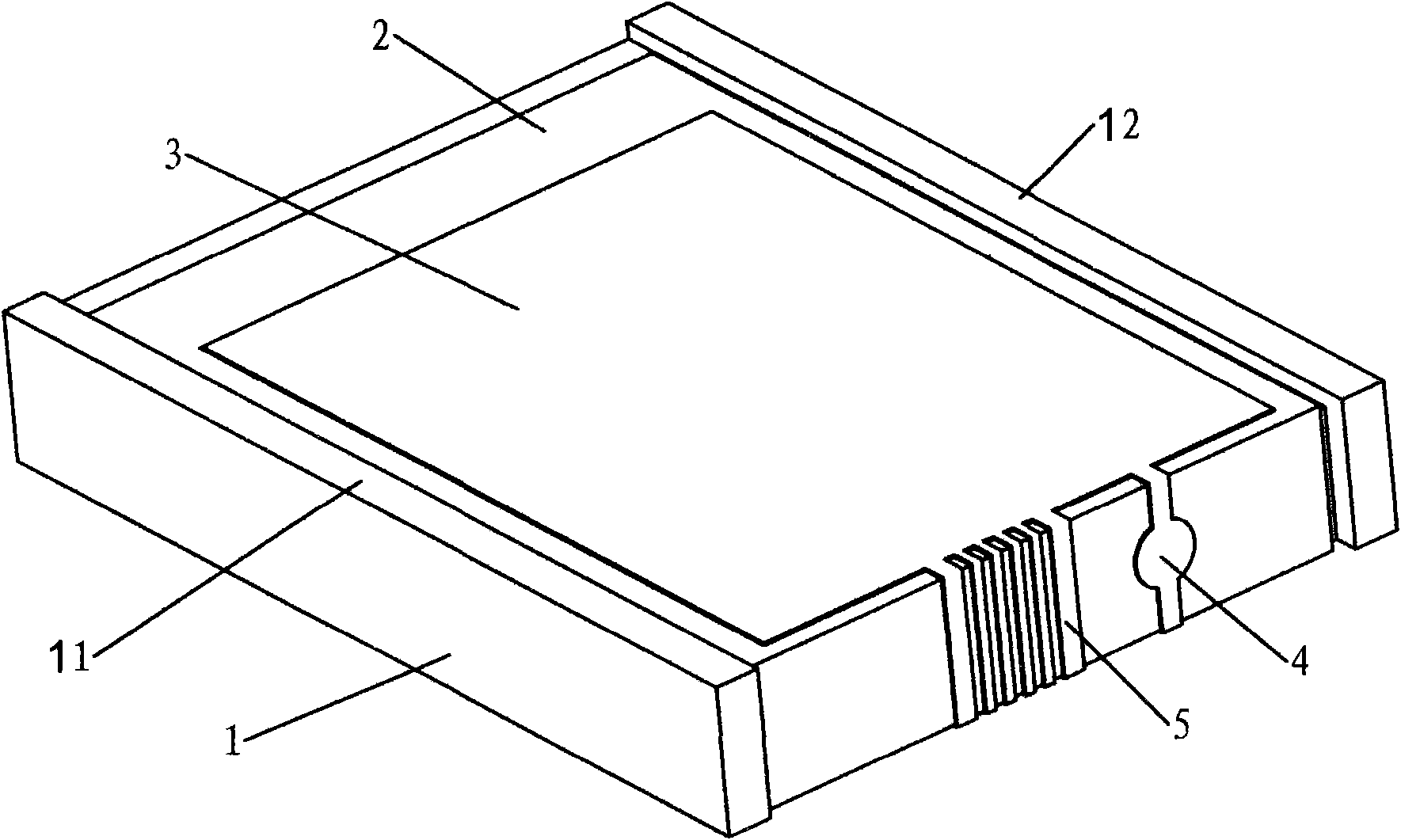

2.根据光线的差异而改变RFID电子标签的无线电发射内容、工作间隔时间或无线电频率；或进入或关闭个别组件。3.根据拆解标签时贴合面的光线强度差异测量标签是否被违法拆卸。【专利附图】【附图说明】附图1是用特定光源激活的有源RFID电子标签示意图。附图2是防拆卸有源RFID电子标签。【具体实施方法】1.带光敏电阻的有源RFID电子标签:主要包含具有单片机和无线电传输功能的IC型号NRF24LE1、天线、光敏电阻、电池、外壳等。光敏电阻所处位置的壳体上具有孔，光敏电阻可以直接感触到标签所处环境的光线。光敏电阻跟IC相连。IC根据光敏电阻测试到的光线强度的差异而改变无线电传输模块的发送内容、工作间隔时间或发射速率。2.用特定光源激活的有源RFID电子标签:主要包含具有单片机和无线电传输用途的IC(型号NRF24LE1)、天线、光敏电阻102、电池、外壳等。光敏电阻所处位置的壳体上带有透光孔101，光敏电阻102直接感触到标签所处环境的光线，该孔101位于标签正面。光敏电阻102和IC相连。IC可以依据光敏电阻102检测到的光线强度的差异，当光线在小于约定的强度值时，标签开始借助无线电方式发送标签ID号，低于约定的强度值时进入休眠模式，有利于降低能耗，节省耗电，减小电池重量，减小标签规格，延长使用时间。
此标签可以便捷应用于库存管理，当必须盘点时只需打开仓库的照明灯，所有标签发出标签ID号，平时标签全部进入休眠状况。使用具有灯的便携RFID读写器激活需要读取的标签，由于光的可见性可以精确读取指定标签。3.防拆卸有源RFID电子标签:主要包含具有单片机和无线电传输用途的IC(型号NRF24LE1)、天线、光敏电阻202、电池、外壳等。光敏电阻所处位置的壳体上带有孔201，光敏电阻202直接感触到标签所处环境的光线，带有孔201的一面有背胶，用于将标签粘贴至其它物体上。光敏电阻和IC相连。IC根据光敏电阻202检测到的光线强度为能否为堕落状态，判断出标签是否被拆解出来，通过无线电方式发射出该标签的ID号及其是否被拆卸的状况信号给RFID读写器。以上所述的比如本专利技术专利的实例，当然出于描述本专利技术专利的目的而应表述构成方式的每一种可构想到的组合是不可能的，但是本领域普通科技人员可以认识到许多进一步的组合跟置换是或许的，因此本专利科技专利旨在囊括落在所附权利规定的精神和范围内所有的这类变更、修改和变形。【权利要求】1.带有光感模块的RFID电子标签，一种RFID电子标签主要包含无线电传输模块、天线、控制组件等，其特点为还包含光感模块。
2.根据权利规定1所述的具有光感模块的RFID电子标签，其特点在于，所述的光感模块主要包含光敏电阻、光敏电容、光敏三极管、光敏二极管或光传感器，为其中的一种或多种的组合。3.根据权利规定1或2所述的具有光感模块的RFID电子标签，其特点在于，所述的光感模块直接感触到标签所处环境的一处或多处的光线。4.根据权利规定1所述的具有光感模块的RFID电子标签，其特点在于，所述的控制组件和光感模块相连。5.根据权利规定1所述的具有光感模块的RFID电子标签，其特点在于，所述的控制组件按照光感模块测试到的光线强度、频率的差异而改变无线电传输模块的发送内容、工作间隔时间或发射温度；或进入关闭个别工作模块。6.防拆卸RFID电子标签，为具有光感模块的RFID电子标签，其特点在于，光感模块位于标签跟物体的贴合面。7.根据权利规定6所述的防拆卸RFID电子标签，其特点在于声光查找标签，标签在物体的贴合的一面还具有背胶，用于将标签粘贴在物体上。8.根据权利规定6所述的防拆卸RFID电子标签，其特点在于，标签上有孔，便于使用螺栓或铆钉将标签固定物体上。【文档编号】G06K19/077GK103914726SQ2【公开日】2014年7月9日 申请日期:2012年12月30日 优先权日:2012年12月30日 【专利技术者】章玺, 笪旦 申请人:章玺
【技术保护点】
带有光感模块的RFID电子标签，一种RFID电子标签主要包含无线电传输模块、天线、控制组件等，其特点为还包含光感模块。
【技术特征摘要】
【专利技术属性】
技术研发人员：章玺，笪旦，
申请(专利权)人：章玺，
类型：发明
国别省市：江苏;32
